Phân Biệt Bộ Lưu Điện 1 Pha Và 3 Pha: Cách Chọn 2026

Nhiều người chọn UPS theo công suất rồi mới phát hiện thiết bị không khớp với nguồn điện của tòa nhà: nhà có điện ba pha nhưng mua máy một pha, hoặc ngược lại.

Để phân biệt bộ lưu điện 1 pha và 3 pha, điều cần nhìn đầu tiên không phải kVA mà là số pha của nguồn vào và của tải ra. Bài này giải thích ba cấu hình 1/1, 3/1, 3/3, đặt hai model Hyundai cạnh nhau và đưa quy tắc chọn theo mức tải.

1. Bộ Lưu Điện 1 Pha Và 3 Pha Khác Nhau Ở Điểm Nào?

1.1 Ba cấu hình 1/1, 3/1 và 3/3

Con số đầu là số pha đầu vào, con số sau là số pha đầu ra. Máy 1/1 nhận điện một pha và cấp ra một pha. Máy 3/1 nhận điện ba pha nhưng chỉ cấp ra một pha, hợp với tòa nhà có điện ba pha mà thiết bị cần bảo vệ là máy chủ, máy tính.

Máy 3/3 nhận và cấp ba pha cho tải như động cơ, băng chuyền. Nếu cần nhắc lại khái niệm, bài dòng điện 1 pha và 3 pha khác nhau thế nào giải thích phần nền.

1.2 Bảng so sánh nhanh

Tiêu chí	UPS 1 pha (1/1)	UPS 3 pha (3/3)
Nguồn vào / ra	1 pha / 1 pha	3 pha / 3 pha
Điện áp thường gặp	220-230V	380-400V
Công suất thường gặp	Tải dưới khoảng 10-20kW	Tải trên khoảng 10-20kW
Dải Hyundai của BMG	1-10kVA (HD-1KT9 đến HD-10KT9, dòng KS)	Từ 15kVA đến 50kVA trở lên
Đấu nối	Ổ cắm hoặc cầu đấu, lắp đơn giản	Đấu vào tủ phân phối ba pha, cần kỹ thuật viên
Lấy điện từ lưới	Một pha, dễ lệch pha	Cân bằng cả ba pha

Theo Schneider Electric, UPS 1 pha thường dùng cho tải dưới khoảng 10-20kW, còn UPS 3 pha hiệu quả hơn khi tải vượt mức đó.

Hãng cũng lưu ý UPS 1 pha chỉ lấy điện từ một pha của lưới, nên nhiều máy 1 pha trong cùng tòa nhà có thể làm lệch tải giữa ba pha.

2. Thông Số Hai Model Hyundai Tiêu Biểu 2026

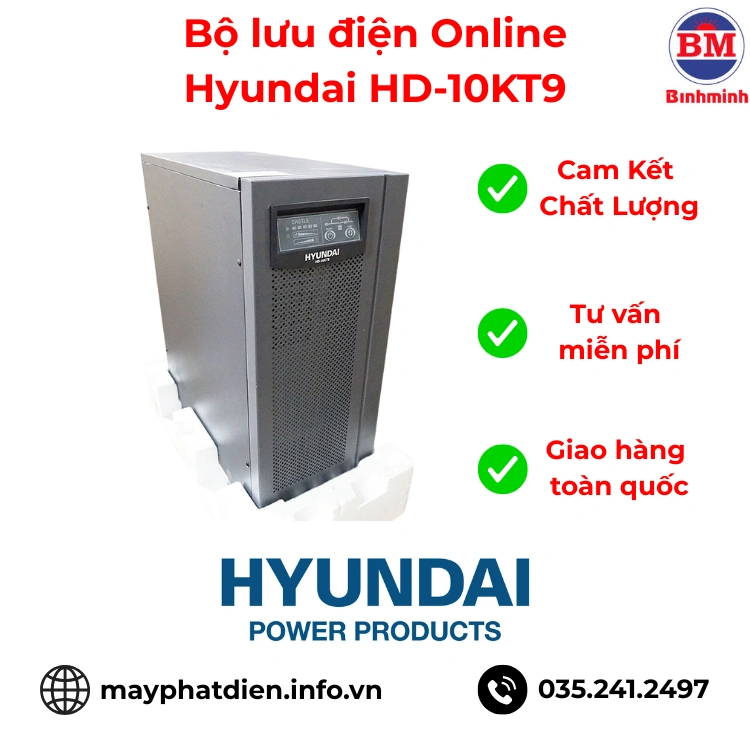

2.1 HD-10KT9 và HD-20K3 đặt cạnh nhau

Thông số	HD-10KT9 (1 pha)	HD-20K3 (3 pha)
Công suất	10kVA / 9kW	20kVA / 18kW
Điện áp vào	220V (120-276V)	380V ±25%
Điện áp ra	220V ±1%	380V, 50Hz
Ắc quy	16 bình 12V 9Ah	32 bình 12V (hoặc 19 bình 2V)
Kích thước	660 x 360 x 720 mm	600 x 620 x 1.100 mm
Thời gian chuyển mạch	0ms	0ms

Cả hai đều là UPS online chuyển đổi kép, hệ số công suất 0,9, nên 10kVA ra 9kW còn 20kVA ra 18kW. Hyundai HD-10KT9 là dòng 1 pha lớn nhất của dải KT9, còn HD-20K3 dùng biến áp cách ly tần số thấp nên chịu được dòng khởi động cao.

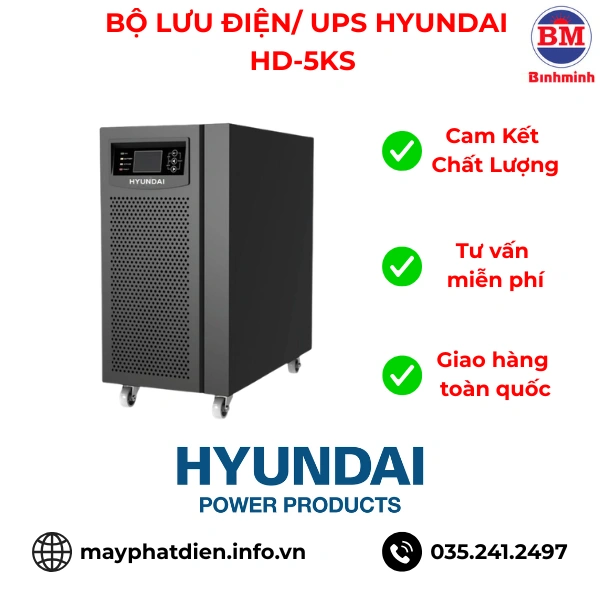

Cỡ nhỏ hơn cho phòng máy chủ nhỏ, bạn có thể xem thêm Hyundai HD-5KS dùng ắc quy ngoài.

Chú ý số ắc quy: máy 20kVA cần gấp đôi số bình của máy 10kVA, và chiếm nhiều chỗ hơn rõ rệt. Đây là lý do UPS 3 pha công suất lớn thường đi kèm tủ ắc quy riêng khi cần thời gian lưu điện dài.

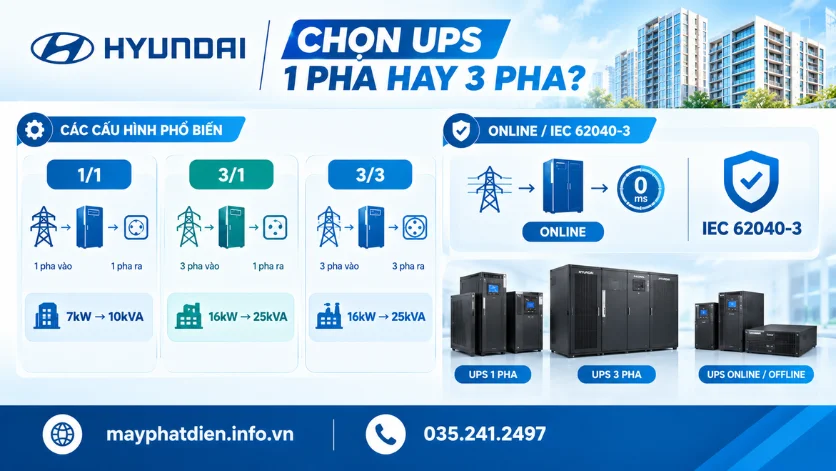

3. Khi Nào Chọn Bộ Lưu Điện 1 Pha, Khi Nào Chọn 3 Pha?

3.1 Khớp nguồn điện với tải

Bước một là xác định nguồn vào tại vị trí đặt máy: một pha hay ba pha. Bước hai là xác định tải: thiết bị cần bảo vệ chạy một pha hay ba pha. Một pha vào và tải một pha thì chọn 1/1. Ba pha vào nhưng tải một pha thì chọn 3/1. Ba pha vào và tải ba pha thì chọn 3/3. Sau đó mới tính công suất.

Ví dụ minh họa, không phải thiết kế thực: phòng máy chủ nhỏ có tải 7kW một pha cần khoảng 7,8kVA, nên một bộ lưu điện 1 pha 10kVA là đủ.

Xưởng có tải ba pha 16kW cần khoảng 17,8kVA, sát giới hạn của máy 20kVA/18kW, nên chọn lên cỡ 25kVA để chừa dư địa. Muốn biết máy chạy được bao lâu khi mất điện, xem cách tính thời gian lưu điện của UPS.

3.2 Công nghệ online và tiêu chuẩn IEC 62040-3

Với bộ lưu điện 3 pha công suất lớn, hầu như đều là loại online chuyển đổi kép, thời gian chuyển mạch bằng 0. Tiêu chuẩn IEC 62040-3 phân loại UPS theo mức độc lập với điện lưới, trong đó dạng chuyển đổi kép thuộc nhóm VFI.

Dải công suất nhỏ vẫn còn lựa chọn offline cho tải đơn giản; hai danh mục bộ lưu điện online và bộ lưu điện offline của BMG giúp bạn so sánh.

4. Đấu UPS Với Máy Phát Điện Và Chọn Chế Độ Bảo Hành

4.1 UPS giữ điện, máy phát cấp điện lâu dài

UPS chỉ giữ điện trong thời gian ngắn để máy chủ không sập và máy phát kịp khởi động. Điện lưới và máy phát nối với nhau qua tủ chuyển nguồn tự động ATS.

Với cơ sở dùng UPS ba pha, máy phát cũng phải là loại ba pha và lớn hơn công suất UPS, vì tải của UPS sinh sóng hài; bài cấu tạo và ứng dụng máy phát điện 3 pha giải thích phần phát điện.

4.2 Bảo hành và hậu mãi

Dòng HD-20K3 trong catalogue BMG được ghi bảo hành chính hãng 36 tháng. Hãy hỏi thời hạn riêng cho thân máy và ắc quy, và đọc chính sách bảo hành trước khi đặt hàng, vì ắc quy thường có thời hạn ngắn hơn thân máy.

5. Câu hỏi thường gặp

Q1: UPS 1 pha có cắm vào lưới điện 3 pha được không?

Được, nếu đấu vào một pha và dây trung tính của lưới. Nhưng khi đó toàn bộ tải dồn lên một pha, nên với công suất lớn người ta thường chuyển sang UPS 3 pha vào 1 pha ra để lấy điện cân bằng từ cả ba pha.

Q2: UPS 3 pha vào 1 pha ra khác 3 pha vào 3 pha ra thế nào?

UPS 3/1 nhận điện 3 pha nhưng chỉ cấp ra 1 pha cho tải như máy chủ, thiết bị văn phòng; trong danh mục BMG là các dòng 15-20kVA như HD-15K2 và HD-20K2. UPS 3/3 cấp ra 3 pha cho tải ba pha như động cơ, băng chuyền.

Q3: Tải dưới bao nhiêu thì nên dùng UPS 1 pha?

Theo Schneider Electric, UPS 1 pha thường dùng cho tải dưới khoảng 10-20kW. Ở dải Hyundai, dòng 1 pha dừng ở HD-10KT9 (9kW), nên tải lớn hơn mức đó thường chuyển sang UPS 3 pha.

6. Liên Hệ Tư Vấn Và Nhận Báo Giá Bộ Lưu Điện

Gửi cho BMG nguồn điện tại vị trí đặt máy (một pha hay ba pha), danh sách tải và thời gian lưu điện mong muốn, đội ngũ kỹ thuật sẽ gợi ý cấu hình và gửi báo giá chi tiết.
