Nguyên Lý Hoạt Động Của Máy Phát Điện Diesel

Máy phát điện diesel công nghiệp hiện đang là giải pháp nguồn điện dự phòng đáng tin cậy nhất cho các công trình, nhà máy và doanh nghiệp tại Việt Nam. Với công suất có thể lên đến 4.000 kVA, loại máy này đóng vai trò then chốt trong việc đảm bảo hoạt động sản xuất kinh doanh không bị gián đoạn.

Vậy máy phát điện diesel hoạt động như thế nào? Bài viết này sẽ phân tích chi tiết nguyên lý hoạt động, cấu tạo và quy trình chuyển đổi năng lượng của thiết bị quan trọng này.

1. Máy Phát Điện Diesel Là Gì?

Máy phát điện chạy dầu diesel là thiết bị có khả năng sản xuất điện năng tại chỗ, hoạt động tương tự như một nhà máy điện thu nhỏ. Thiết bị này cho phép người dùng độc lập với lưới điện quốc gia, đặc biệt hữu ích khi mất điện lưới, ở khu vực xa lưới điện, công trình xây dựng hay cần điện khẩn cấp cho bệnh viện và trung tâm dữ liệu.

Máy phát điện diesel gồm hai thành phần chính: động cơ diesel chiếm 70% giá trị và đầu phát điện. Hai bộ phận này hoạt động phối hợp chặt chẽ để chuyển đổi năng lượng hóa học thành điện năng.

2. Nguyên Lý Hoạt Động Cơ Bản

2.1. Quy Trình Chuyển Đổi Năng Lượng

Máy phát điện diesel hoạt động dựa trên nguyên lý cảm ứng điện từ kết hợp với động cơ đốt trong. Quy trình chuyển đổi năng lượng diễn ra qua 4 giai đoạn liên tiếp.

Giai đoạn đầu tiên, nhiên liệu diesel được phun vào buồng đốt của động cơ và cháy dưới áp suất, nhiệt độ cao, chuyển năng lượng hóa học thành nhiệt năng.

Tiếp theo, lực nổ từ quá trình cháy đẩy piston chuyển động tịnh tiến, thanh truyền biến đổi thành chuyển động quay của trục khuỷu, tạo ra cơ năng.

Giai đoạn thứ ba, trục khuỷu được nối với đầu phát điện thông qua mặt bích, mô men quay được truyền trực tiếp đến rotor. Cuối cùng, rotor quay trong từ trường tạo bởi stator, theo nguyên lý cảm ứng điện từ sinh ra dòng điện xoay chiều với điện áp được điều chỉnh ổn định bởi hệ thống AVR.

2.2. Chu Trình Làm Việc Động Cơ Diesel 4 Kỳ

Động cơ diesel sử dụng trong máy phát điện công nghiệp thường là loại 4 kỳ, với mỗi chu trình hoàn chỉnh gồm 4 bước liên tiếp. Trong mỗi chu trình, piston thực hiện 4 hành trình tịnh tiến tương ứng với 2 vòng quay của trục khuỷu.

Kỳ nạp diễn ra khi piston di chuyển từ Điểm Chết Trên xuống Điểm Chết Dưới với xupap nạp mở. Không khí được hút vào xi-lanh với áp suất giảm xuống 7.4-8.5 N/cm². Kỳ nén bắt đầu khi piston di chuyển từ Điểm Chết Dưới lên Điểm Chết Trên với cả hai xupap đóng kín. Không khí bị nén với tỷ số nén cao từ 16:1 đến 22:1, nhiệt độ tăng lên 500-700°C.

Kỳ cháy-giãn nở là giai đoạn sinh công quan trọng nhất khi kim phun phun nhiên liệu vào buồng đốt với áp suất cao. Nhiên liệu tự bốc cháy do nhiệt độ cao, lực nổ đẩy piston từ Điểm Chết Trên xuống Điểm Chết Dưới tạo ra năng lượng cơ học. Cuối cùng là kỳ xả khi piston di chuyển từ Điểm Chết Dưới lên Điểm Chết Trên với xupap xả mở, đẩy khí thải ra ngoài và chuẩn bị cho chu trình tiếp theo.

3. Cấu Tạo Chi Tiết Các Bộ Phận Chính

3.1. Động Cơ Diesel – Nguồn Năng Lượng Cơ Học

Động cơ diesel được xem là “linh hồn” của máy phát điện, chiếm đến 70% giá trị tổng thể với tuổi thọ có thể lên đến 15-20 năm. Các thương hiệu nổi tiếng bao gồm Cummins từ Mỹ, Perkins từ Anh, Volvo từ Thụy Điển, MTU từ Đức, Doosan từ Hàn Quốc và Mitsubishi từ Nhật Bản.

Động cơ thường là loại 4 kỳ với turbo tăng áp, có số xi-lanh từ 3-20 và dung tích từ 1-100 lít tùy theo công suất. Bố trí xi-lanh có thể là thẳng hàng với 3-6 xi-lanh hoặc chữ V với 8-20 xi-lanh. Công nghệ điện tử hiện đại được tích hợp qua ECU điều khiển tổng thể, hệ thống phun nhiên liệu điện tử tối ưu hiệu suất và bộ điều tốc điện tử ổn định tốc độ quay.

3.2. Đầu Phát Điện – Chuyển Đổi Sang Điện Năng

Đầu phát gồm hai bộ phận chính làm việc đồng bộ để sinh ra điện năng. Rotor là phần quay chứa nam châm hoặc cuộn dây từ, tạo ra từ trường quay khi được trục khuỷu dẫn động và chuyển đổi dòng điện một chiều thành xoay chiều.

Stator là phần tĩnh với cuộn dây đồng bao quanh rotor, sinh ra dòng điện xoay chiều nhờ cảm ứng điện từ. Điện áp đầu ra phụ thuộc vào tốc độ quay và số vòng dây. Các thương hiệu đầu phát uy tín trên thị trường bao gồm Marelli Motori từ Ý, Stamford từ Anh và Leroy Somer từ Pháp.

3.3. Hệ Thống Nhiên Liệu – Vai Trò Chủ Chốt

Hệ thống nhiên liệu đảm bảo cung cấp đúng lượng nhiên liệu, đúng thời điểm, đúng áp suất cho động cơ. Bơm cao áp và kim phun tạo áp suất 200-2000 bar để phun nhiên liệu dạng sương mù phân bố đều trong buồng đốt với thời điểm phun chính xác theo chu trình.

Turbo tăng áp tận dụng khí thải để nén khí nạp, giúp tăng công suất động cơ 30-40% và cải thiện hiệu suất đốt cháy. Lọc nhiên liệu có nhiệm vụ tách nước và tạp chất, bảo vệ hệ thống phun khỏi ăn mòn và ngăn tắc nghẽn đường nhiên liệu. Bình nhiên liệu được thiết kế theo tiêu chuẩn PCCC với dung tích tính toán theo thời gian vận hành, thường đủ cho 8-24 giờ hoạt động liên tục.

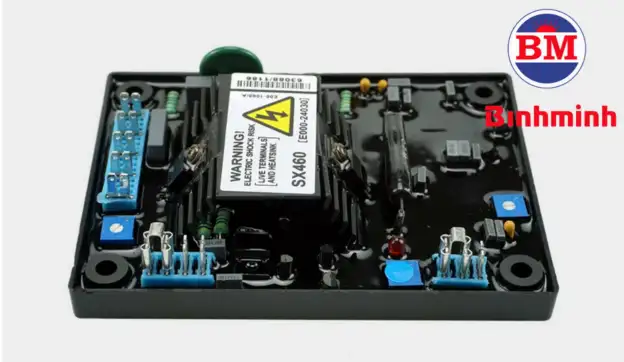

3.4. Bộ Điều Chỉnh Điện Áp (AVR)

AVR là bộ não điều khiển chất lượng điện năng đầu ra của máy phát điện. Thiết bị này giám sát điện áp đầu ra liên tục, điều chỉnh dòng kích từ của rotor và duy trì điện áp ổn định trong khoảng ±1-2% đồng thời bảo vệ quá áp và quá tải.

Quy trình làm việc của AVR diễn ra tự động khi nhận tín hiệu điện áp từ stator. Sau đó AVR so sánh với giá trị đặt trước 220V/380V, điều chỉnh dòng kích từ tăng hoặc giảm để điện áp đầu ra được ổn định.

3.5. Hệ Thống Làm Mát

Động cơ sinh nhiệt lớn trong quá trình hoạt động với nhiệt độ có thể đạt 800-900°C trong buồng đốt. Hệ thống làm mát đảm bảo nhiệt độ làm việc tối ưu duy trì ở mức 80-95°C.

Két nước radiator có diện tích tản nhiệt lớn với các cánh kim loại, nước nóng chảy từ trên xuống được làm mát nhờ gió hoặc quạt. Van hằng nhiệt tự động mở đóng theo nhiệt độ, giúp rút ngắn thời gian khởi động và duy trì nhiệt độ ổn định. Bơm nước tuần hoàn được dẫn động bởi động cơ, tạo áp lực đẩy nước làm mát đều khắp động cơ.

Dung dịch làm mát là hỗn hợp nước tinh khiết và phụ gia chống đông, giúp nâng cao nhiệt độ sôi, hạ nhiệt độ đông và chống ăn mòn kim loại.

3.6. Hệ Thống Bôi Trơn

Bôi trơn là yếu tố quyết định tuổi thọ động cơ với bốn chức năng chính. Giảm ma sát giữa các chi tiết chuyển động, làm mát các bộ phận ma sát, làm sạch và rửa trôi tạp chất, đồng thời chống ăn mòn và chống gỉ.

Hệ thống gồm bơm dầu tạo áp lực tuần hoàn, lọc dầu loại bỏ tạp chất, carter dầu chứa dầu bôi trơn và đường dẫn dầu phân phối đến các điểm ma sát. Tất cả làm việc đồng bộ để bảo vệ động cơ.

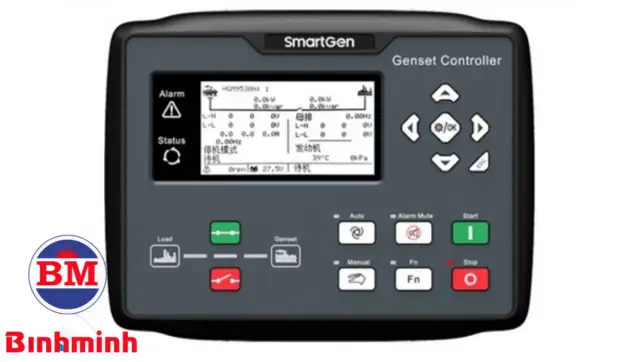

3.7. Hệ Thống Điều Khiển

Bảng điều khiển hiện đại AMF cung cấp đầy đủ chức năng giám sát và điều khiển. Phần giám sát hiển thị điện áp, dòng điện, tần số, nhiệt độ nước, áp suất dầu, tốc độ động cơ và thời gian vận hành.

Phần điều khiển cho phép khởi động và dừng tự động, chuyển đổi giữa lưới điện và máy phát, bảo vệ quá tải và ngắn mạch, cùng cảnh báo sự cố. Hệ thống hỗ trợ ba chế độ vận hành gồm Manual cho vận hành thủ công, Auto tự động khi mất điện lưới và Test để kiểm tra định kỳ.

3.8. Khung Đế (Base Frame)

Khung đế thép dày tối thiểu 6mm đảm bảo chịu toàn bộ trọng lượng máy từ 500kg đến 20 tấn tùy công suất. Hệ thống giảm chấn qua bát cao su, lỗ xỏ càng xe nâng để di chuyển và độ cứng vững không biến dạng trong suốt quá trình vận hành.

4. Nguyên Lý Cảm Ứng Điện Từ – Cơ Sở Sinh Điện

4.1. Định Luật Faraday

Máy phát điện hoạt động dựa trên định luật Faraday: khi từ trường xuyên qua cuộn dây biến đổi theo thời gian, sẽ xuất hiện suất điện động cảm ứng trong cuộn dây. Công thức tính là E = -N × (dΦ/dt), trong đó E là suất điện động đo bằng Volt, N là số vòng dây và dΦ/dt là tốc độ biến thiên từ thông.

4.2. Quá Trình Sinh Điện Xoay Chiều

Rotor quay với tốc độ 1500-1800 vòng/phút tương ứng tần số 50-60Hz, từ trường của rotor quét qua các cuộn dây stator. Từ thông biến đổi liên tục sinh ra sức điện động, tạo ra dòng điện xoay chiều hình sin.

Tần số điện được tính theo công thức f = (p × n) / 120, trong đó f là tần số Hz, p là số cặp cực từ và n là tốc độ quay vòng/phút. Ví dụ với máy 2 cực để có tần số 50Hz cần tốc độ n = (120 × 50) / 2 = 3000 vòng/phút.

4.3. Máy Phát Điện 3 Pha

Đa số máy phát điện công nghiệp là loại 3 pha với 3 cuộn dây stator bố trí lệch nhau 120°. Loại máy này có ưu điểm vượt trội về công suất lớn và ổn định, truyền tải điện hiệu quả, dòng điện liên tục không giật và phù hợp với thiết bị công nghiệp.

Hai cách nối phổ biến là nối Wye với điện áp pha 220V và điện áp dây 380V, hoặc nối Delta với điện áp pha bằng điện áp dây 380V. Cách nối được lựa chọn tùy theo yêu cầu sử dụng điện của từng công trình.



Máy phát điện diesel là minh chứng rõ ràng cho sự kết hợp hoàn hảo giữa cơ học và điện học. Nguyên lý hoạt động tuy phức tạp nhưng logic: từ năng lượng hóa học của nhiên liệu, qua cơ năng của động cơ, cuối cùng chuyển thành điện năng nhờ hiện tượng cảm ứng điện từ.

Hiểu rõ nguyên lý hoạt động giúp người sử dụng:

• Vận hành máy hiệu quả, an toàn
• Xác định và xử lý sự cố nhanh chóng
• Lên lịch bảo trì phù hợp
• Lựa chọn máy phù hợp với nhu cầu

Với sự phát triển của công nghệ, máy phát điện diesel ngày càng hiện đại với hệ thống điều khiển thông minh, thân thiện môi trường hơn nhưng vẫn giữ nguyên bản chất: là nguồn điện đáng tin cậy, sẵn sàng hoạt động bất cứ lúc nào bạn cần.
